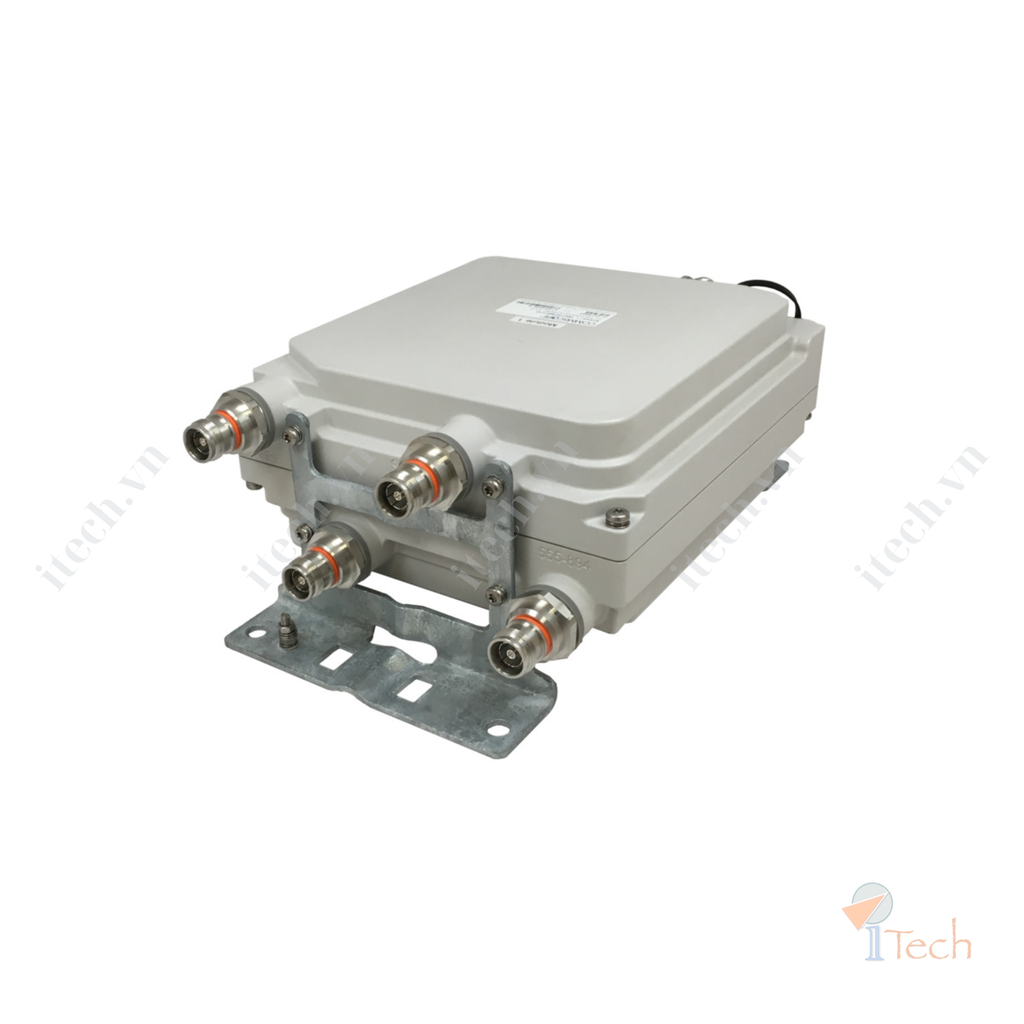

COMMSCOPE TMAT1921B68-21-43 | E14R00P09 Tower Mounted Amplifier, Twin Diplexed PCS/AWS 1–4, 555–894 MHz bypass, 4.3-10

Thương hiệu: COMMSCOPE
Tình trạng: Còn hàng
Liên hệ

E14R00P09 là một thiết bị khuếch đại tháp (tower mounted amplifier) hai đầu nối, được sử dụng để khuếch đại tín hiệu cho các băng tần PCS (Personal Communication Services) và AWS (Advanced Wireless Services) từ 1700 MHz đến 1910 MHz. Thiết bị có kích thước nhỏ gọn, khoảng 231,5 x 220,5 x 106 mm, và được thiết kế để lắp đặt trên cột hoặc tường. Nó hỗ trợ dải tần 700 MHz, 850 MHz, 800 MHz và 1900 MHz, với khả năng khuếch đại ở cả hướng lên và hướng xuống. Thiết bị được trang bị các kết nối RF 4.3-10 cải thiện hiệu suất PIM và giảm kích thước. Thiết bị hoạt động ở dải điện áp 7-30VDC và hỗ trợ giao tiếp AISG.

Product Type1-BTS:2-ANT (Diplex), Tower Mounted Amplifier
ColorGray
Modularity2-Twin
MountingPole, Wall
RF Connector Interface4.3-10 Female
Dimensions (H x W x D)231.5 x 220.5 x 106 mm
Ground Screw Diameter6 mm
Mounting Pipe Diameter Range40-160 mm
License Bands (Rx/Tx)APT 700, CEL 850, EDD 800, LMR 750, LMR 800, USA 700, USA 750 / AWS 1700, PCS 1900
DC Power/Alarm7-30 VDC, 240 mA @ 12 V
AISG2.176 MHz ± 100 ppm, 8-pin DIN Female, AISG 2.0 default, 10-30 VDC
Rx Frequency Range1695-1780 MHz (AWS), 1850-1910 MHz (PCS)
Rx Bandwidth85 MHz (AWS), 60 MHz (PCS)
Rx Gain12 ± 1.2 dB
Rx Noise Figure1 dB (AWS), 1.3 dB (PCS)
Tx Frequency Range2110-2200 MHz (AWS), 1930-1990 MHz (PCS)
Tx Bandwidth90 MHz (AWS), 60 MHz (PCS)
Tx Insertion Loss0.15 dB (AWS), 0.45 dB (PCS)
Band Pass Frequency Range555-894 MHz
Band Pass Insertion Loss0.1 dB
Environmental-40°C to +65°C, up to 100% RH, IP67
