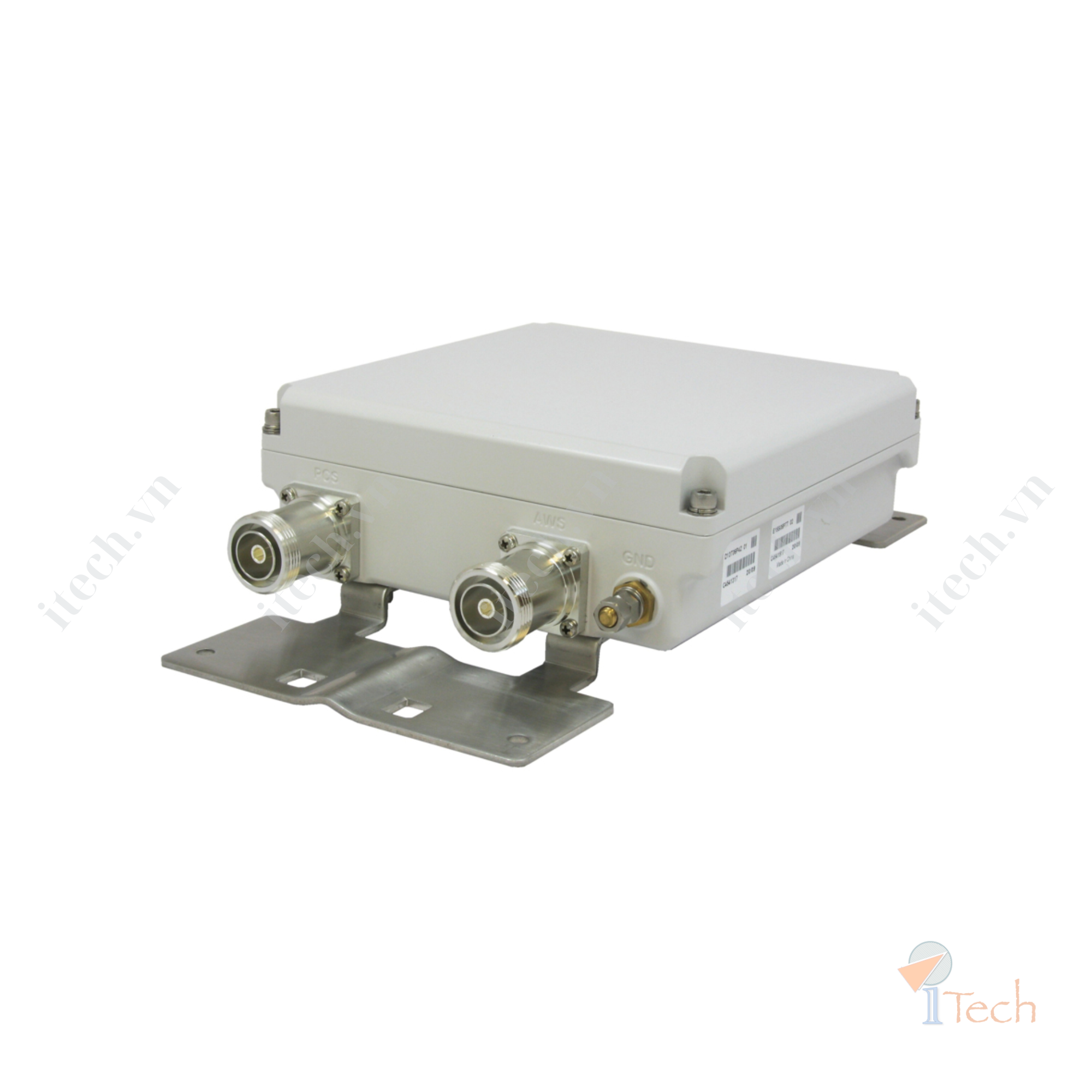

E15S09P69 là một bộ chia băng tần chéo hỗ trợ các dải tần số AWS 1700, PCS 1900 và TDD 1900. Sản phẩm này tương thích với giao thức AISG và có khả năng truyền đường một chiều (DC) trên cổng AWS. Bộ chia có trở kháng 50 ohm, sử dụng đầu nối RF kiểu cổ dài 7-16 DIN nữ và có thể lắp đặt trên cột hoặc tường bằng các băng kẹp đính kèm.
Product Type | Coupler |
Product Family | CBC1921 |
Color | Gray |
Common Port Label | COM |
Modularity | 1-Single |
Mounting | Pole | Wall |
Mounting Pipe Hardware | Band clamps (2) |
RF Connector Interface | 7-16 DIN Female |
RF Connector Interface Body Style | Long neck |
Dimensions (H x W x D) | 192 x 186 x 65.5 mm |
Mounting Pipe Diameter Range | 40–160 mm |
Impedance | 50 ohm |
Supported License Bands | AWS 1700, PCS 1900, TDD 1900 |
DC/AISG Pass-through, Combiner | Yes |
DC/AISG Pass-through, Demultiplexer | Yes |
Lightning Surge Current | 10 kA |
Lightning Surge Current Waveform | 8/20 waveform |
Frequency Range, AWS | 1710–1755 MHz |
Frequency Range, PCS | 1850–1990 MHz |
Insertion Loss, Typical | 0.2 dB |
Total Group Delay, Maximum | 12 ns (AWS), 10 ns (PCS) |
Return Loss, Minimum | 22 dB |
Return Loss, Typical | 24 dB (AWS), 22 dB (PCS) |
Isolation, Minimum | 55 dB |
Input Power, RMS, Maximum | 250 W |
3rd Order PIM, Maximum | -155 dBc |
Operating Temperature | -40 °C to +65 °C |
Relative Humidity | Up to 100% |
Ingress Protection Test Method | IEC 60529:2001, IP67 |
Included | Mounting hardware |
Volume | 2.3 L |
Weight, Net | 3 kg |
