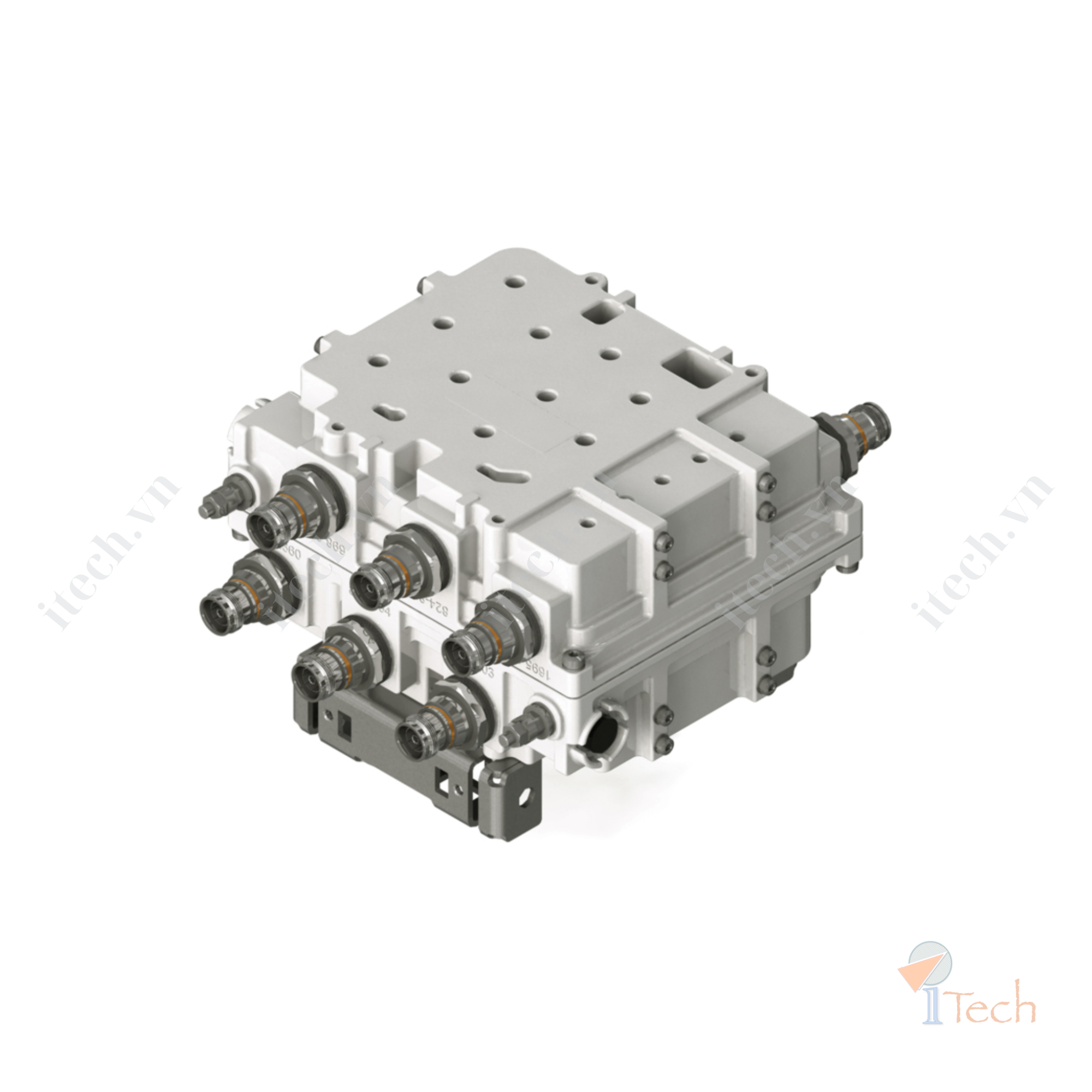

E14F60P04 là một triplexer kép được thiết kế cho các ứng dụng từ BTS đến anten. Nó có các đầu nối 4.3-10 mới để cải thiện hiệu suất PIM và giảm kích thước, cũng như khả năng chuyển đổi DC tự động với cảm biến DC. Triplexer này hỗ trợ nhiều băng tần như AWS 1700, CEL 850, DCS 1800, IMT 2100, PCS 1900, USA 700, USA 750 và WCS 2300. Sản phẩm có công suất composite tối đa 250W RMS và có thể chịu được dòng sét lên đến 8kA. Thiết bị có thể được lắp đặt trên cột hoặc tường, với các giá đỡ có thể điều chỉnh. Sản phẩm được thiết kế để sử dụng ngoài trời, với nhiệt độ hoạt động từ -40°C đến +65°C và mức bảo vệ IP67.
| Product Type | Triplexer |
| Color | Gray |
| Mounting | Pole or Wall |
| RF Connector Interface | 4.3-10 Female |
| Dimensions (H x W x D) | 176 mm x 210 mm x 121 mm |
| Ground Screw Diameter | 6 mm |
| Mounting Pipe Diameter Range | 40-160 mm |
| Impedance | 50 ohm |
| Supported Frequency Bands | AWS 1700, CEL 850, DCS 1800, IMT 2100, PCS 1900, USA 700, USA 750, WCS 2300 |
| Max Composite Power, RMS | 250 W |
| DC/AISG Pass-through Method | Auto sensing |
| Lightning Surge Current | 8 kA |
| Lightning Surge Current Waveform | 8/20 waveform |
| DC Voltage Range | 7-30 Vdc |
| AISG Carrier Frequency | 2176 kHz ± 100 ppm |
| AISG Insertion Loss, max | 1 dB |
| AISG Return Loss, min | 15 dB |
| Operating Temperature | -40°C to +65°C |
| Relative Humidity | 5% to 100% |
| Corrosion Test Method | IEC 60068-2-11, 30 days |
| Ingress Protection Test Method | IEC 60529:2001, IP67 |
| Mounting Hardware Weight | 0.5 kg |
| Product Weight (without hardware) | 5.9 kg |
| Regulatory Compliance | China-RoHS, RoHS, UK-RoHS |
