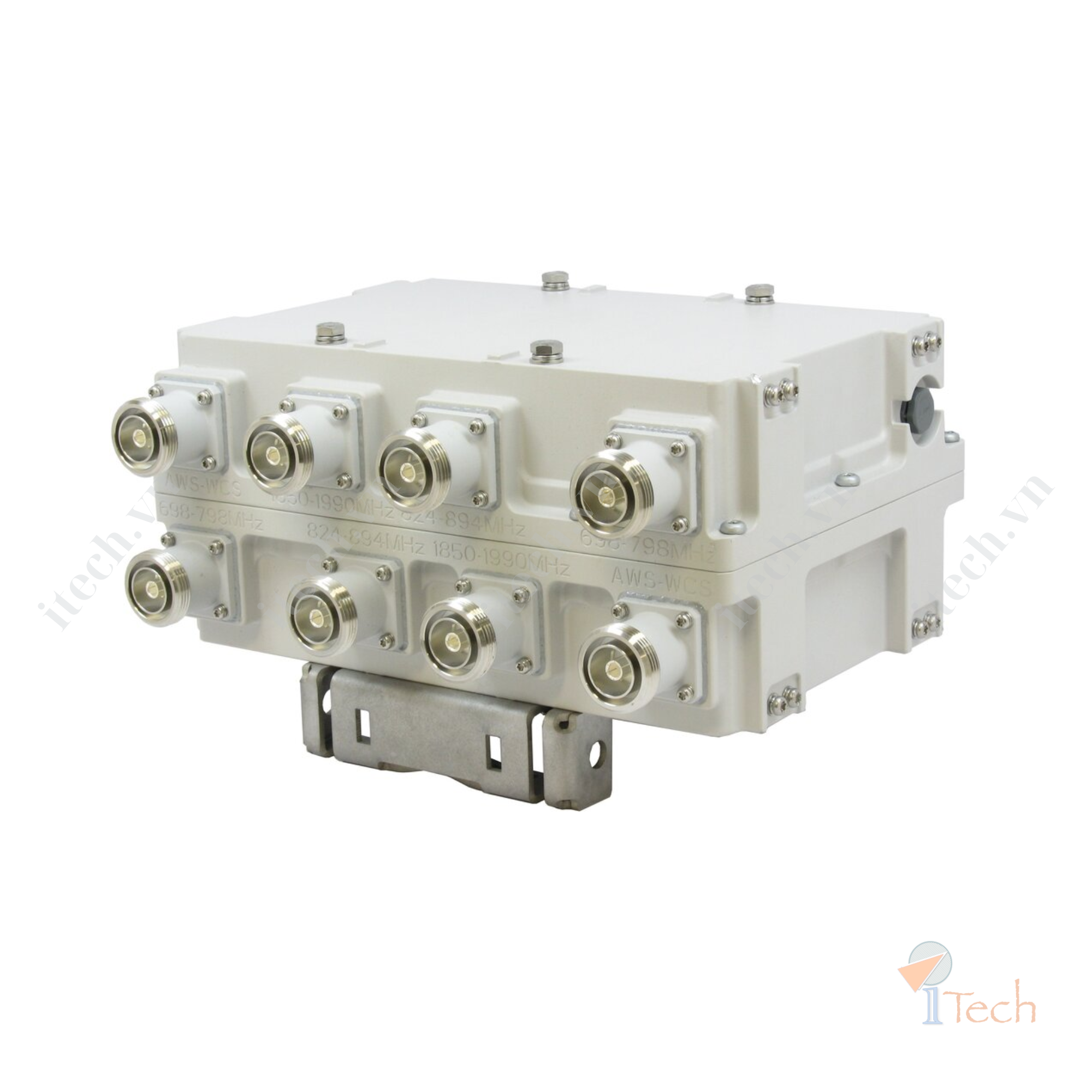

E15V90P47 là một Quadplexer thuộc dòng sản phẩm Commscope. Thiết bị này được thiết kế để sử dụng ngoài trời và có màu xám. Thiết bị có cổng chung được gắn nhãn "COMMON" và giao diện cổng dữ liệu USB. Nó có cấu hình mô-đun 2-Twin và có thể được lắp đặt trên cột hoặc tường bằng các kẹp băng kèm theo.
Product type | Quadplexer |
Color | Gray |
Common Port Label | COMMON |
Data Port Interface | USB |
Modularity | 2-Twin |
Mounting | Pole, Wall |
Mounting Pipe Hardware | Band clamps (2) |
RF Connector Interface | 7-16 DIN Female |
RF Connector Interface Body Style | Medium neck |
Height | 178 mm (7.008 in) |
Width | 283 mm (11.142 in) |
Depth | 120 mm (4.724 in) |
Ground Screw Diameter | 6 mm (0.236 in) |
Mounting Pipe Diameter Range | 40–160 mm |
Impedance | 50 ohm |
License Bands | AWS 1700, CEL 850, LMR 750, PCS 1900, USA 700, USA 750, WCS 2300 |
DC/AISG Pass-through Method | Auto sensing |
Lightning Surge Current | 5 kA |
Lightning Surge Current Waveform | 8/20 waveform |
Operating Current at Voltage | 15 mA @ 12 V, 15 mA @ 24 V |
Voltage | 7–30 Vdc |
AISG Carrier | 2176 KHz ± 100 ppm |
AISG Insertion Loss, maximum | 1 dB |
AISG Return Loss, minimum | 15 dB |
Frequency Ranges | 698–798 MHz, 824–894 MHz, 1850–1990 MHz, 1695–1780 MHz, 2110–2200 MHz, 2305–2360 MHz |
Insertion Loss, maximum | 0.5 dB |
Insertion Loss, typical | 0.3 dB |
Total Group Delay, maximum | 40–55 ns |
Return Loss, minimum | 20 dB |
Return Loss, typical | 22 dB |
Isolation, minimum | 50 dB |
Isolation, typical | 55–65 dB |
Input Power, RMS, maximum | 200 W |
Input Power, PEP, maximum | 2000 W |
3rd Order PIM, typical | -155 dBc |
Operating Temperature | -40 °C to +65 °C (-40 °F to +149 °F) |
Corrosion Test Method | IEC 60068-2-11, 30 days |
Ingress Protection Test Method | IEC 60529:2001, IP67 |
Net Weight | 9.1 kg (20.062 lb) |
Included | Mounting hardware |
