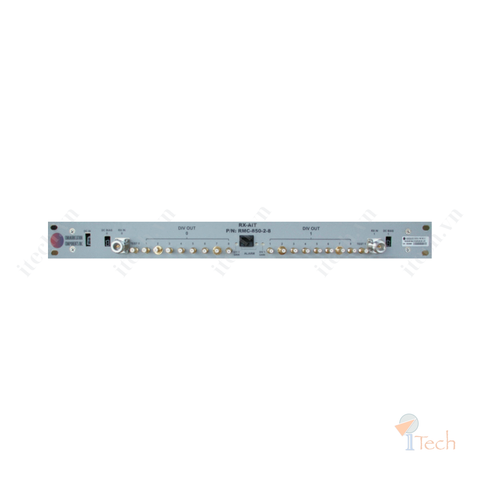

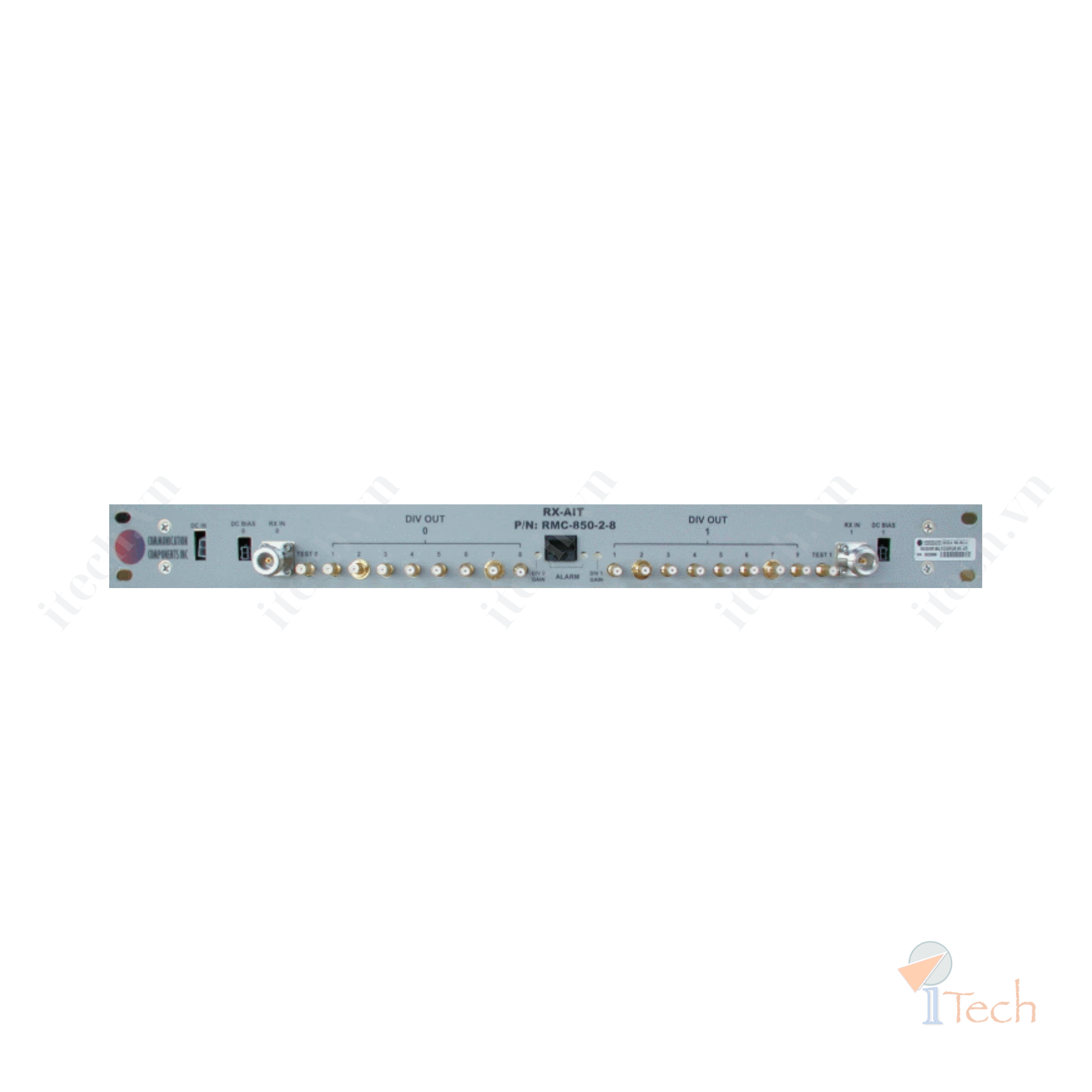

Bộ phân phối tín hiệu thu (Receiver Air Interface Tray - RX-AIT) của CCI cung cấp một điểm kết nối đa cổng thuận tiện cho nhiều trạm gốc. RX-AIT cung cấp hai đường dẫn thu, mỗi đường được khuếch đại và cách ly hoàn toàn, với tám đầu ra cùng một cổng kiểm tra. Mỗi bộ khuếch đại được trang bị đầy đủ các cảnh báo với nguồn cấp điện riêng biệt (cách ly). Thiết bị được đóng trong một khay 1U duy nhất. Các Bias-T tích hợp sẵn cung cấp đường dẫn cho việc cấp điện cho các mô-đun khuếch đại ăng-ten (TMA). RX-AIT cũng loại bỏ sự phụ thuộc vào TMA và đường dẫn thu khi hoạt động với nhiều công nghệ như GSM và UMTS. Các bộ khuếch đại dòng nhỏ (LNA) có độ tuyến tính cao giúp duy trì tính chính xác của các tín hiệu UMTS và GSM/EDGE. Thiết bị được lắp ráp trong một hệ thống 19 inch, được thiết kế để tích hợp hoàn hảo với các thành phần khác trong dòng sản phẩm UMTS Cositing của CCI.
Operating Band | 824 - 849 MHz |
Net Receive Gain | 20 dB |
Receive Gain Flatness | ± 1 dB, ± 0.2 dB within any 3.84 MHz segment |
Input Third Order Intercept | +12 dBm Min |
Noise Figure | 1.5 dB typical |
Phase Linearity | ≤ 2° from linear phase over any 3.84 MHz segment |
Splitter Output Isolation | 30 dB minimum |
IM3 | 150 dBc min, 2×20 W carriers |
DC Power Requirement | 24 - 48 VDC (2A @ 27 VDC) |
Alarm Connection | Dry contact each amplifier |
Operating Temperature | 0˚ C to +55˚C |
Lightning Protection | Surge > 30KA, 20 KA Mult, Res Pulse < 250 uJ |
Input/Output Connections | 16 × QMA female (8 per channel) for Receive Output Ports, 2 × N female (1 per channel) for Receive Input Ports, 2 × QMA female (coupled @ -20 dB) (1 per channel) for Test Ports, 1 × Molex Mini-Fit (2 pin male - 0.165 in. pitch) for DC Power Input, 2 ×Molex Micro-Fit (2 pin male - 0.118 in. pitch) (1 per channel) for DC Bias Input |
Dimensions (body only) | 1U or 1.75 × 19.0 × 8.10 in. (44.45 × 482.6 × 205.74 mm) |
Dimensions (incl. connectors) | 1U or 1.75 × 19.0 × 9.50 in. (44.45 × 482.6 × 241.3 mm) |
Weight | 7.15 lbs (3.24 kg) |
